談談手機攝像頭軟板那些事兒

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1193發布日期：2025-04-18 09:09【大中小】

手機拍照是手機的各項娛樂功能中非常重要的一項。隨著人們對手機拍照需求的增強，如今的手機的拍照功能也是越來越強大，大有取代傳統卡片機趨勢，雖然效果跟單反還有很大差距，但是其方便性有絕對性優勢，成像效果也日趨完美。大家在選手機時，成像質量是一個重要的考評標準，你知道除了像素之外，還有什么影響手機的成像質量嗎？手機攝像頭是由哪些零件組成？

手機攝像頭由PCB板、鏡頭、固定器和濾色片、DSP（CCD用）、傳感器等部件組成。

其工作原理為：拍攝景物通過鏡頭，將生成的光學圖像投射到傳感器上，然后光學圖像被轉換成電信號，電信號再經過模數轉換變?yōu)閿?shù)字信號，數字信號經過DSP加工處理，再被送到手機處理器中進行處理，最終轉換成手機屏幕上能夠看到的圖像。

PCB板就是攝像頭中用到的印刷電路板，分為硬板、軟板、軟硬結合板三種。

鏡頭是將拍攝景物在傳感器上成像的器件，它通常由幾片透鏡組成。從材質上看，攝像頭的鏡頭可分為塑膠透鏡和玻璃透鏡。玻璃透光性以及成像質量都具有較大優勢，但玻璃透鏡成本也高。因此一個攝像頭品質的好壞，與鏡頭也是有一定關系的。

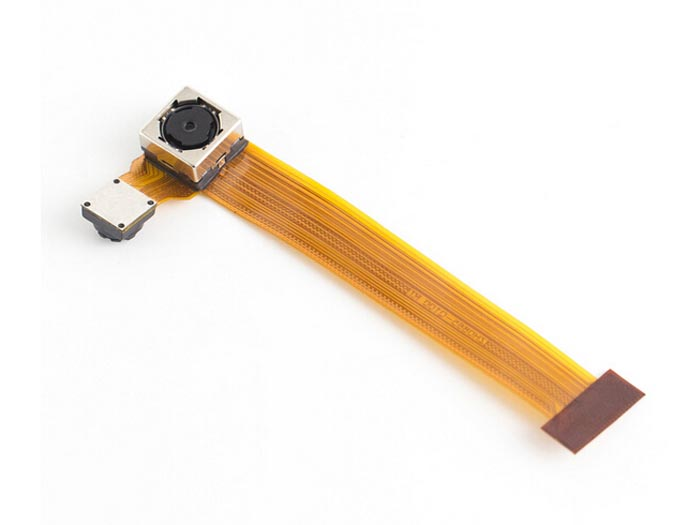

手機攝像頭軟板，即柔性印刷電路板（FPC），是連接手機攝像頭模組與主板的關鍵部件。它以聚酰亞胺或聚酯薄膜等柔性材料為基材，通過蝕刻、電鍍等工藝在表面形成導電線路。其輕薄、可彎曲、高可靠性的特性，不僅能滿足手機攝像頭模組小型化、輕量化的設計需求，還可通過三維立體布局，優化攝像頭內部空間利用，實現多角度旋轉、變焦等復雜功能。?

在性能上，手機攝像頭軟板具備卓越的電氣性能和機械性能。它能承載高速信號傳輸，確保圖像數據快速、穩定地從攝像頭傳輸至手機處理器，減少畫面延遲與失真；同時，憑借出色的柔韌性，在手機日常使用中的彎曲、折疊過程中，依然保持良好的電氣連接，提升產品耐用性。?

手機攝像頭FPC的制造從生產工藝來看，涉及鉆孔、沉銅、圖形轉移、蝕刻等多道精密工序，對線路精度、孔位對準度要求極高。隨著手機攝像頭像素不斷提升、功能日益復雜，生產工藝也朝著更高精度、更薄厚度的方向發展，例如采用激光鉆孔、納米級蝕刻等技術，以滿足市場需求。?

不過，手機攝像頭軟板在應用中也面臨諸多挑戰。一方面，需適應不同品牌、型號手機的個性化設計要求；另一方面，要在極端環境（如高溫、高濕）下保證性能穩定。此外，隨著 5G 技術普及和多攝像頭方案的應用，如何進一步提升軟板的數據傳輸能力和抗干擾能力，也是行業持續探索的方向。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
