了解pcb的人都知道，軟板pcb具有輕薄、可彎曲的特點，與一般的印制電路板比較價格較為昂貴，所以在設計柔性電路板時工程師們需要格外的認真小心，下面小編帶大家了解一下柔性電路板設計注意事項！

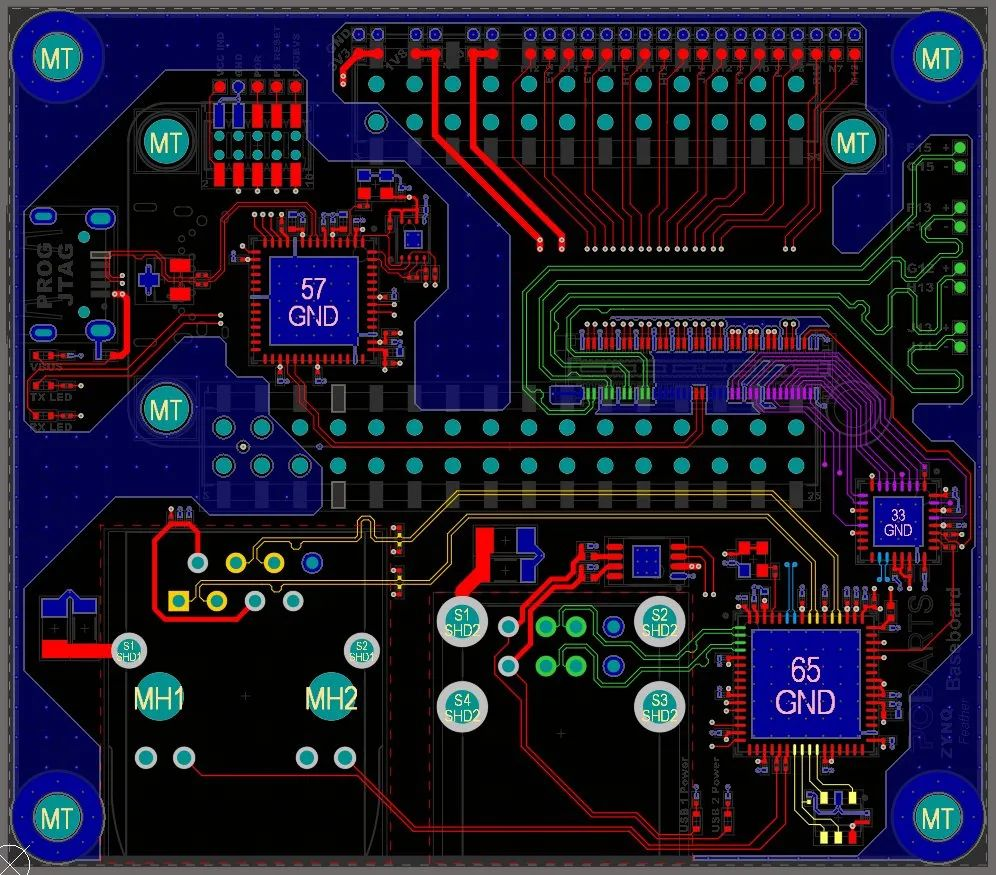

柔性電路板設計需要注意事項

軟板布局要求

1、元器件要放置在硬板區域內，柔性板只作為連接作用，能夠延長彎曲使用壽命，提高了產品可靠性。如果把元器件放置在了軟板區域內，焊盤容易出現開裂或損壞，字符脫落。

2、元器件放置在硬板區域內的同時邊緣距離軟硬結合處距離大于1mm。

3、若軟區需要深入硬區，兩者之間的距離應保持至少1mm。

軟板布線要求

1、軟板區線路走線方向與彎折線垂直，為了防止彎折試驗時圖形沿某一方向開裂，彎折處線路走線可采用圓弧連接。

2、軟板區圖形距離PCB板邊至少10mil，不可以打孔，過孔與軟硬結合處距離至少2mm。

3、如果軟板區有內電層，在不影響電源的連通、電流值、阻抗值的情況下，可在軟板區放置隔離，提高軟區的柔軟度。

4、在機械輔助層軟區部分添加軟區標識，可以在生產時方便區分。

5、如果是阻抗設計，并且需要在軟區布置阻抗線，就需要在制定阻抗結構圖時，軟區布線層必須在每個單片上有對應的參考層。

軟板廠在實際的生產制造中，可以依據以上提出的這些針對性的要求，相信能起到事半功倍的效果。
