汽車FPC廠講新能源汽車電池模組CCS-FPC焊點腐蝕難題解決方案！
汽車FPC廠了解到，汽車電池連接系統 (CCS) ，用于電動汽車 (EV) 和混合動力電動汽車 (HEV)。 其處于電池模組的頂部，提供電池模組的溫度感應和電壓感應，以及通過母線在電池組/單元之間的高壓連接, 同時FPC（柔性電路板）逐漸替代傳統線束監測/控制電池模組，動力電池一般由多個電池模組組成，單個電池模組對應1個CCS，1個CCS一般配置1-2個FPC，因此保障FPC上的NTC熱敏電阻及高壓連接器可靠性至關重要。
電池連接系統 (CCS) 面臨的風險與挑戰

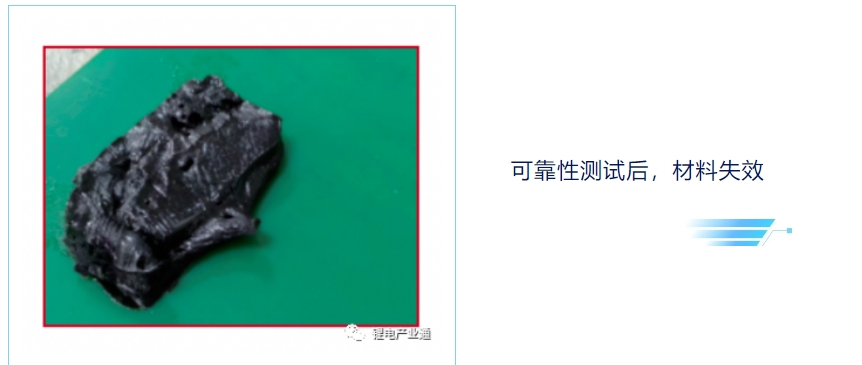

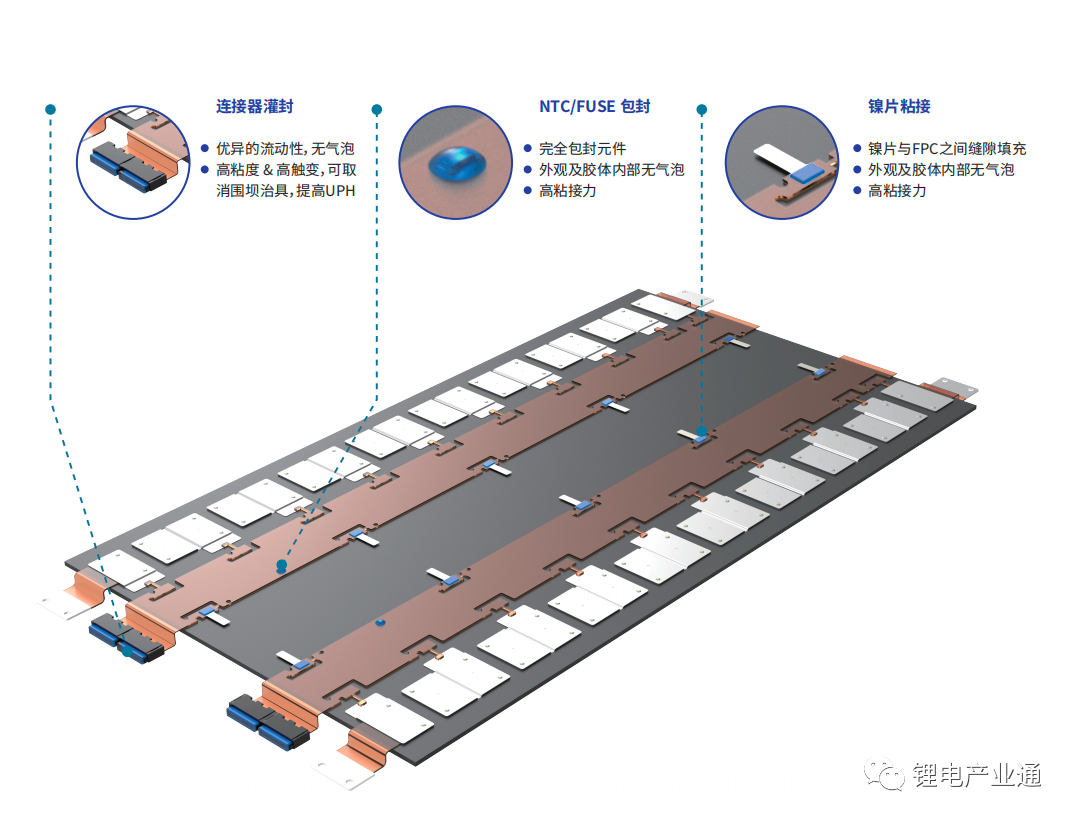

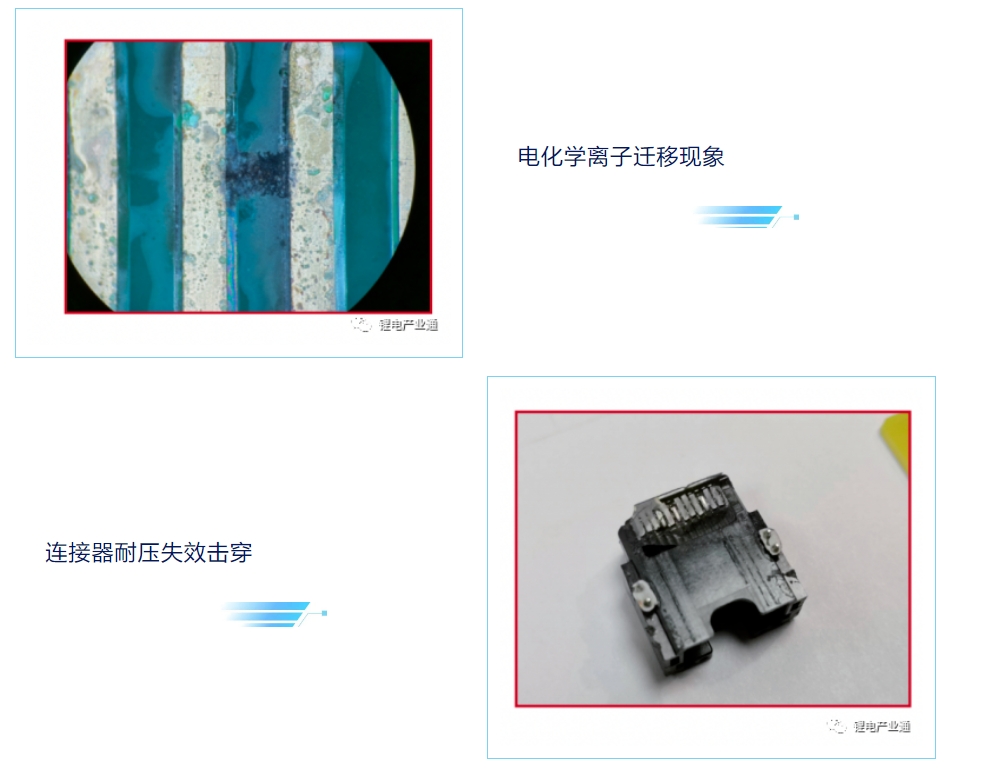

電池連接系統需要保證密封性和安全性，如高壓連接器、NTC、鎳片、Fuse等部件。高效方案是采用點膠工藝，對材料特性的要求很高，首先是在生產過程中，要保證粘合劑可以完全固化，優異的流動性填充連接器內部，另外不能對塑膠基材微腐蝕，否則會導致失效，如粘接不足元器件脫落、離子遷移焊點腐蝕、粘合劑材料表面溶蝕、連接器耐壓失效等。
FPC元器件保護德聚創新解決方案
CCS 作為新能源汽車動力電池安全監控中心的核心部分，對安全起著關鍵作用。德聚作為材料應用專家，首家提出使用更高可靠性的環氧體系粘合劑保護FPC上的元器件，即EW6300 EN系列產品，其為韌性環氧，設計上可以折彎，提升了對PI的粘接力，提升抗?jié)駸嵝?，減少濕熱環境對元器件的影響。
，贊54
CollTech EW6300EN系列 - 優異的點膠工藝性能
-
無掛膠，出膠穩定，過程無需清潔
-
膠水填充完整，無氣泡
-

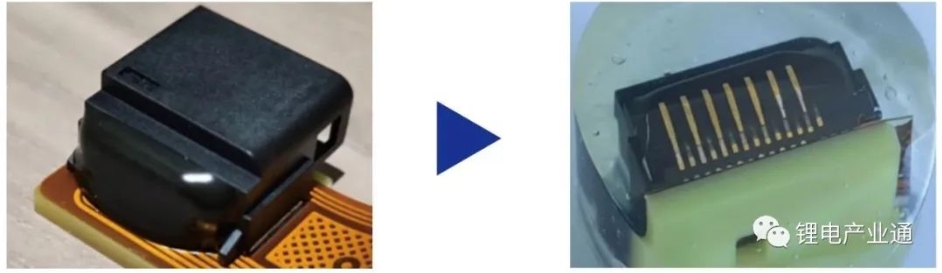

EW6300EN-H高粘度 & 高觸變版本，為連接器的灌封設計，可以取消圍壩治具，提高生產效率。
CollTech EW6300 EN系列 - 出色的可靠性

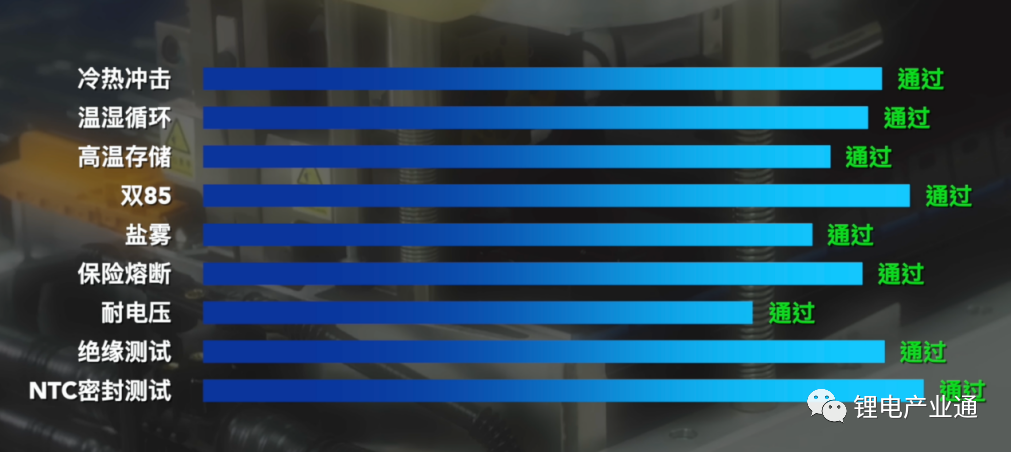

高于行業信賴性測試標準：通過持續雙85（85°C, RH85%）, 2000H測試；溫沖（-40℃ - 125℃），2000H測試。

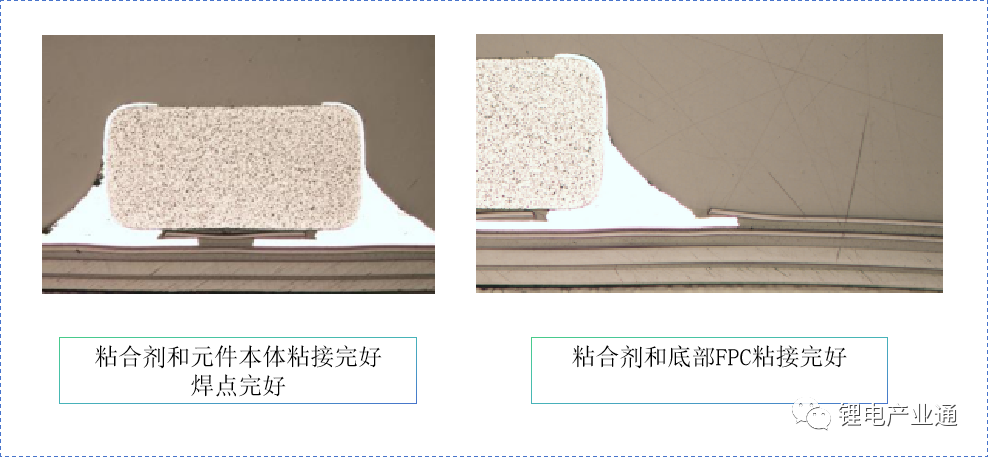

雙85老化2000小時后切片

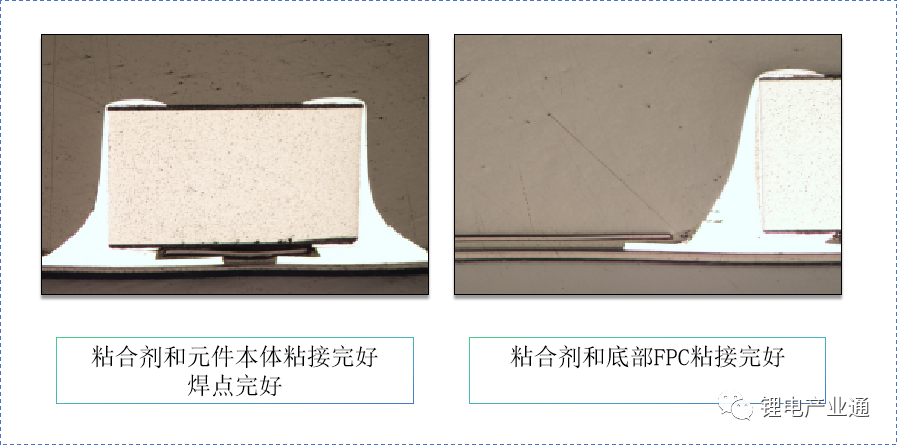

-40℃~125℃冷熱沖擊2000小時后切片
CollTech EW6300EN 系列產品特征
-
韌性環氧化學體系
-
高粘度和低粘度產品布局，滿足客戶多樣的應用需求
-
出色的粘結力，PI/PI粘結力可到9.8MPa，180°C高溫仍具有3MPa，雙85，1000h后可到8.5MPA
-
高可靠性
-
提升元器件引腳與引腳間的絕緣和耐壓
?以上就是柔性線路板工廠整理的能源汽車電池模組CCS-FPC焊點腐蝕難題解決方案，希望大家有所收獲！
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
