柔性線路板廠的電路板為什么通常是綠色的？

文章來源：作者：梁波靜查看手機網址

掃一掃！

掃一掃!

人氣：3394發布日期：2023-04-19 11:27【大中小】

為了阻止銅氧化，也為了在焊接時PCB的焊接部分和非焊接部分分開，還為了保護PCB表層，柔性線路板廠的工程師們發明了一種特殊的涂料。這種涂料能夠輕松涂刷在PCB表面，形成具有一定厚度的保護層，并阻斷銅和空氣的接觸。這層涂層叫做阻焊層，使用的材料為阻焊漆。

常見的電路板大部分都是綠色的，

這是為什么呢？

選用綠色，因?yàn)榫G色對眼睛的刺激小，生產、維修人員在長時間盯著PCB板作業時不容易眼睛疲勞對眼睛傷害小。

因?yàn)榇蠹页Ｓ玫念伾蔷G色，所以工廠備用的綠色油漆是最多的，需求更多，出貨量更大，自然削低成本，所以相對來說用綠色油漆的成本比較低。

綠色油墨可以做到更小的誤差，更小的面積，可以做到更高的精度。

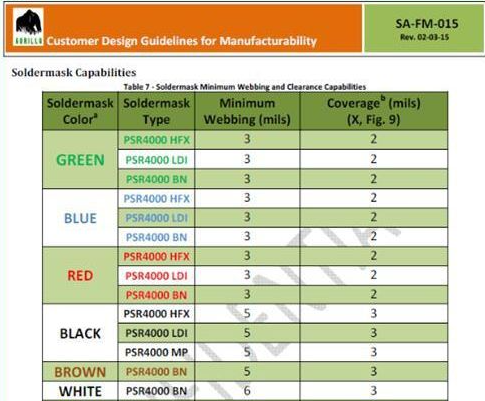

從上面技術文檔可以看出綠色、紅色、藍色比起其他顏色具有更高的設計精度。

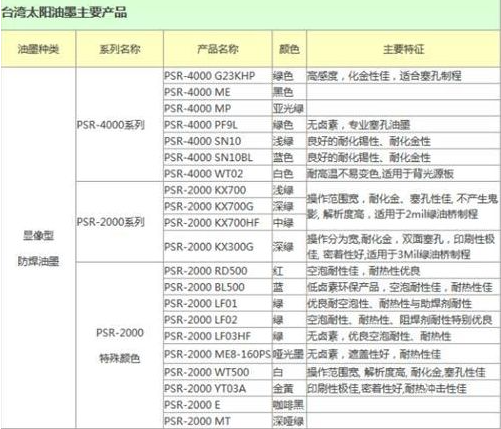

以上是太陽油墨產品特性表，可以發現，綠色油墨比起其他顏色的油墨，具有更好的特性，尤其綠色的塞孔特性。

其實呢，PCB不一定是綠色的，要看設計人員想把它做成什么顏色那它就是什么顏色。

為什么有些公司加價要做白色、黑色的PCB？

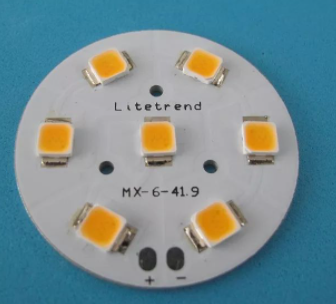

黑色、白色在有些特殊場合會有幫助，例如LED的燈板就大部分使用白底黑字。原因就是，白色的會反光，吸熱也低一點。

黑色的，像一些5050的RGB燈泡上有使用黑色的。這樣的好處是減少泛光，光線的反射，這樣組裝起來的點陣屏，各個像素顯示對比度會高點。其次也可以避免外部光線的反射，提高屏幕的顯示效果，尤其是戶外應用。

有一種說法是黑色PCB更高端？

黑色的PCB和藍色PCB、黃色PCB等其他顏色PCB的差別在于最后刷上的阻焊漆顏色不同。如果PCB設計、制造過程完全一樣，顏色不會對性能產生任何影響。

黑色的電路板的表面電路的走線難以辯認，幾乎全部遮住，所以這是會增加后期維修難度的，而且在在制造過程中，黑色PCB對孔難度最高，是一種不太方便使用的顏色，所以黑色價格會貴一些。

之所以出現“顏色代表高檔或低檔”的說法，那是因?yàn)閺S商喜愛使用黑色PCB來制造高端產品，用紅色、藍色、綠色、黃色等制造低端產品所導致。總結一句話就是：產品賦予了顏色含義，而不是顏色賦予了產品含義。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
