柔性線路板電源為什么要加快放電功能？不加行不行？

文章來源：作者：何琴查看手機網址

掃一掃！

掃一掃!

人氣：3583發布日期：2022-03-17 11:22【大中小】

據柔性線路板小編了解，很多負載對電源有上電時序和電壓轉換速率（壓擺率）的要求，比如負載需要多路電源時，這些電源要有先后的上電、下電的順序，同時也要滿足一定的上、下電斜率要求。

關閉電源后，受負載電路大電容影響，電源電壓下降會緩慢。如果在負載電容沒有釋放完電的情況下立刻上電，可能會導致系統不能正常啟動。
屏幕可能出現花屏，相機打開異常，或者系統直接死機。

因此有的產品說明中有介紹，比如路由器：斷電后等待10秒再重新上電。
一些老式電視機，關機后電源指示燈會過幾秒才熄滅，就是沒有快速放電電路導致。

據柔性線路板小編了解，為了避免反復開關負載引起電源異常，那么一般就要增加快速放電電路。一個非常簡單的放電電路就是加一個對地開關MOS，當需要放電時，就打開MOS，不需要放電時，就斷開MOS。

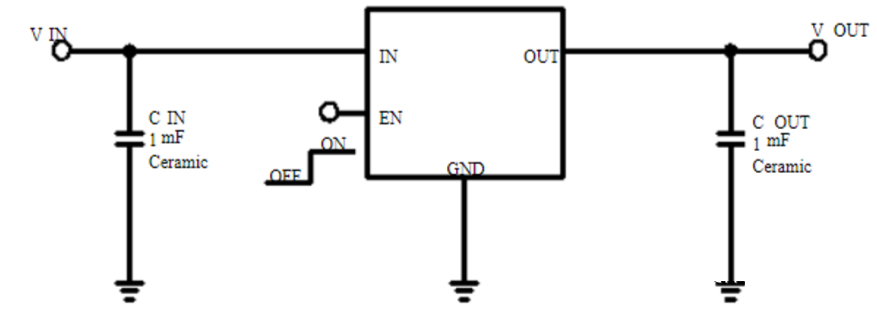

下圖中的LDO內部就集成了快放電功能。

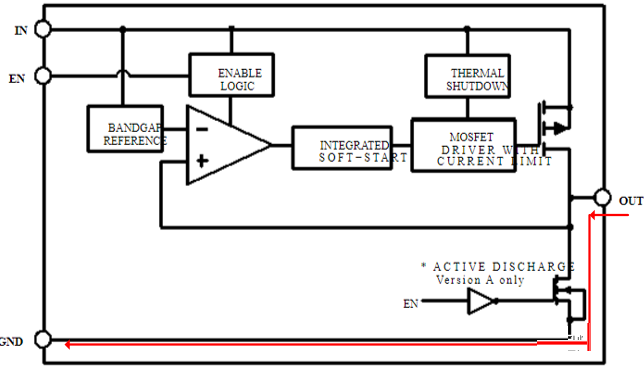

據柔性線路板小編了解，該LDO的快放電功能受控于EN引腳，當EN引腳為高時，LDO輸出Vout，當EN引腳為低電平時，LDO關閉輸出，快放電通路打開，負載電容上的電壓通過放電MOS被釋放，放電通路見下圖紅色路徑。

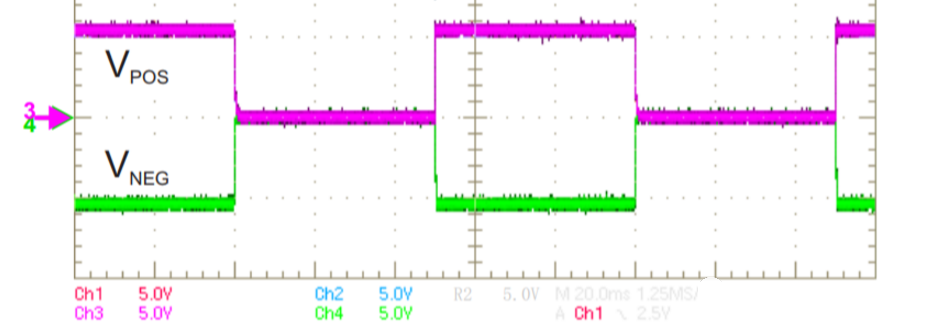

下圖粉色（正電）和綠色（負電）電源是屏幕的供電，增加快放電功能后的時序波形可以看出下電非常干凈利索。

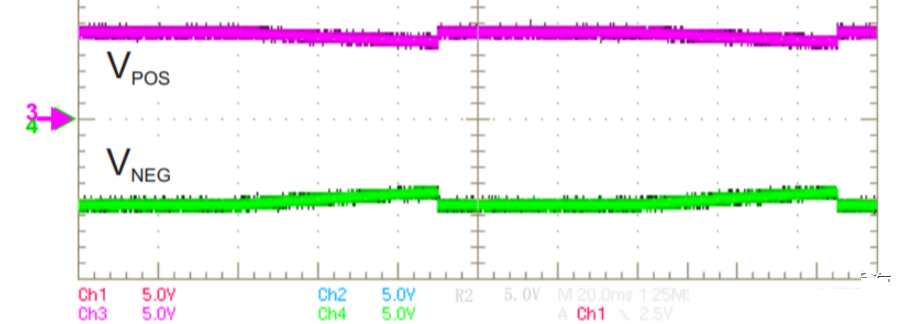

如果沒有快速放電的功能的話，下圖Vpos和Vneg下電非常緩慢，拖泥帶水，，非常容易出現閃屏的現象。

以上就是電源快速放電功能的簡單介紹，希望能對大家有所幫助。
