本文將介紹柔性線路板最重要的工序之一——覆蓋膜的加工。覆蓋層的加工方法有覆蓋膜、覆蓋層的絲網漏印、光致涂覆層等三大類，快跟著柔性電路板廠家一起來看看吧！

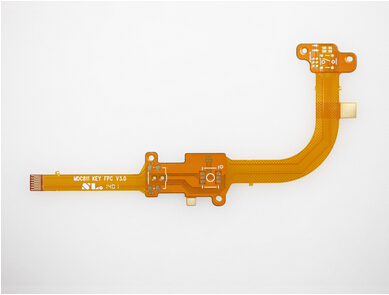

柔性電路板廠家

一、FPC覆蓋膜

覆蓋膜是在與覆銅箔層壓板基底膜相同薄膜上涂布與銅箔板相同的膠黏劑，使其成為半固化狀態的黏結膜。膠黏劑膜上貼有一層離型膜(或紙)，半固化狀態的環氧樹脂類膠黏劑在室溫條件下會逐步固化，所以應一直保存在5℃左右的冷藏庫房?jī)?nèi)。保質期一般為3～4個月的使用期，如果在冷藏條件下可以使用6個月。

覆蓋膜開窗口使用數控鉆銑床或沖床，把帶有離型紙的覆蓋膜10～20張重疊在一起，用上下蓋墊板固定后再進行加工。用沖孔法加工覆蓋膜的窗口時可用簡易沖模，直徑3mm以下的批量孔的加工使用沖模沖切。

把已開好窗口孔的覆蓋膜去掉離型膜后，貼在已蝕刻好電路的基板上，疊層之前，要對線路表面進行清洗處理，以去除表面污染和氧化。贊時固定覆蓋膜可使用電烙鐵或做簡易壓合，這是完全依靠人工進行操作的工序，為了提高生產效率，各廠都想了不少辦法。

定好位的覆蓋膜利用熱壓機進行加熱加壓使膠黏劑完全固化與線路成為一體，加熱溫度是160～200℃，時間為1.5～2h(一個循環時間)。把臨時固定好覆蓋膜的印制板放入壓機的熱板之間，分段重疊，同時加熱加壓。

加熱方式有蒸汽、熱媒體(油)、電加熱等。

1、蒸汽加熱成本低，但溫度基本上是160℃。

2、電加熱可以加熱到300℃以上，但溫度的分布不均勻。

3、外部熱源把硅油加熱，以硅油為媒體方式進行加熱可以達到200℃，而且溫度分布均勻。

二、FPC覆蓋層的絲網潺印

漏印覆蓋層比層壓覆蓋膜機械特性差，但材料費、加工費要低。其工藝和使用的設備與剛性印制板阻焊膜的印刷基本相同，但所使用的油墨材料是完全不同的。要選用適合柔性印制板的油墨，油墨中有UV固化型和熱固化型，前者固化時間短、方便，但一般機械特性和耐性化學藥品性能差。如果用于彎曲或苛刻的化學條件下有時會不妥，特別要避免用于化學鍍金，因?yàn)殄円簳?huì)從窗口的端部滲入到覆蓋層下，嚴重的會造成覆蓋層剝離。熱固型油墨由于固化需要20～30min，所以連續固化的烘道也比較長，一般都使用間歇式烘箱。

三、FPC光致涂覆層

光致涂覆層基本工藝與剛性印制板用的光致阻焊膜相同。干膜首先要進行貼膜，把全部線路圖用干膜覆蓋起來，普通的貼干膜法在線路之間容易有氣泡殘留，所以要用真空貼膜機。

油墨型是采用絲網漏印或噴涂法把油墨涂布在線路圖形上。絲網漏印使用的油墨有環氧樹脂型和聚酰亞胺型，都是雙組分，使用前與固化劑混合，根據需要加入溶劑調整黏度，印刷后需進行干燥，雙面線路可以光涂布一面進行臨時干燥后，反過來再涂布另一面并進行臨時干燥，曝光、顯影之后再進行干燥固化。光致涂覆層的圖形曝光需要有一定精度的定位機構，如果盤的大小是100um左右，覆蓋層的位置精度至少是30～40um?！　?/span>
