柔性線路板廠——贛州工廠又添新設備
FPC廠的人工成本高，是眾所周知的，其支撐部件：鋼片、FR4、PI在貼合到FPC上時，均靠人手貼合。作為資深的柔性線路板廠，贛州深聯除了有具切割、貼合一體的自動貼膠紙機外，近期又購買了全自動貼補強機。

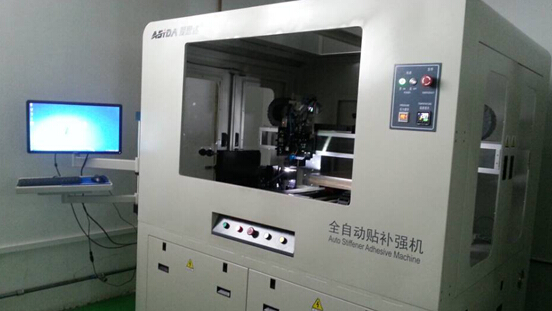

全自動貼補強機主要運用在柔性線路板行業，將卷裝補強板材料使用模具沖型，通過X、Y軸移動與CCD相機掃描，將其沖型的補強板/ PCS粘貼到設備加熱板之FPCB（柔性線路板）產品上。其優點可以很大的降低貼低人工貼合成本，提高材料利用率，貼合精度也提高了，人工每小時每人只能貼400PCS，人工貼合公差在+/-0.3mm,而自動貼補強機每小時貼2000PCS,公差在+/-0.05mm。以上數據表明，此補強機很大程度上加大了我司產能,增強了工藝.下面簡單說明下補強的作用:
補強是為了加強FPC的機械強度，方便表面裝零件等，補強片類型多種,根據制品使用要求不同而定,主要有鋼片,PET,PI,背膠或樹脂補強板等等。鋼片補強就是貼在FPC柔性線路板的某個位置或區域來增加厚度，其具有優異的耐蝕性、成型性 、相容性以及在很寬溫度范圍內的強韌性等系列特點，比如金手指背面的PI補強，PI補強用來增加金手指的硬度和厚度，便于拔插, FPC補強的使用范圍：移動電話、可視電話、手提電腦、航空航天、醫療器械、數碼相機、汽車儀表等壓制模塊或液晶片的鏈接部件的FPC。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
醫療設備控制器軟板
-
-
型 號：RS04C00269A
層 數：4
板 厚：0.3mm
材 料：雙面無膠電解材料
銅 厚：1/2 OZ
特 點：產品都經過100%燒錄測試
表面處理：沉金2微英寸
最小線寬/線距：0.07mm/0.06mm
數碼相機軟板
-
-
型號:RS04C00101A
層數:4
板厚:0.25mm
材料:雙面無膠電解
銅厚:1/3 OZ
最小線寬/線距:0.06mm/0.06mm
表面處理:沉金3微英寸
電磁膜:單面
數碼相機軟板
-
-
型 號：RM01C00187A層 數：1板 厚：0.12mm材 料：?jiǎn)蚊嬗心z電解銅 厚：1/2 OZ表面處理：沉金2微英寸最小線寬/線距：0.1mm/0.08mm特 點：外形復雜
手機電容屏軟板
-
-
型 號：RM02C00712A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3OZ表面處理：沉金1微英寸最小線寬/線距：0.05mm/0.05mm電磁膜：2面特 點：產品都經過100%燒錄測試
手機電容屏軟板
-
-
型 號：RS02C00244A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3 OZ特 點：產品都經過100%燒錄測試表面處理：沉金2微英寸最小線寬/線距：0.07mm/0.06mm電磁膜：2面
手機電容屏軟板
-
-
型 號：RM02C00247A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3 OZ表面處理：沉金1微英寸最小線寬/線距：0.07mm/0.07mm電磁膜：2面特 點：產品都經過100%燒錄測試
手機電容屏軟板
-
-
型 號：RM02C00892A層 數：2板 厚：0.12mm材 料：雙面無膠電解銅 厚：1/3 OZ表面處理：沉金2微英寸最小線寬/線距：0.07mm/0.05mm電磁膜：2面其 他：產品都經過100%燒錄測試
醫療按鍵軟板
-
-
型 號：RS01C00227A
層 數：1
板 厚：0.1mm
材 料：?jiǎn)蚊鏌o(wú)膠電解材料
銅 厚：1/2 OZ
特 點：白油，貼鋼片
表面處理: 沉金2微英寸
最小線寬/線距：0.2mm/0.4mm
